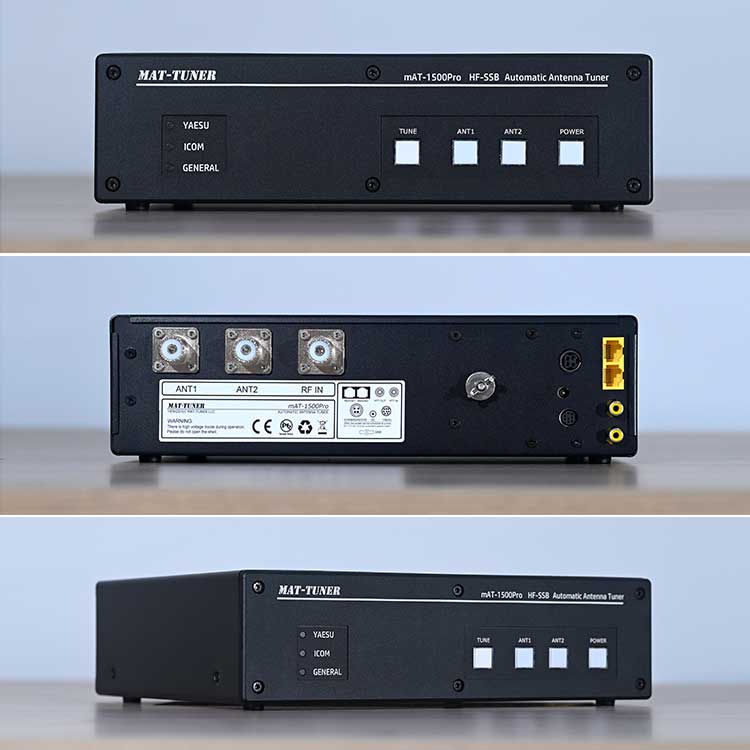

موالف الهوائيهو جهاز رئيسي يستخدم لحل مشكلة عدم تطابق المعاوقة بين نظام الهوائي وجهاز الإرسال/المستقبل. تكمن قيمته الأساسية في العمل بمثابة "جسر" لضمان إمكانية إرسال إشارة الراديو بكفاءة. خصائصه وتطبيقاته هي كما يلي.
مطابقة المعاوقة: تتمثل الوظيفة الرئيسية في تحويل مقاومة دخل الهوائي (غالبًا ما تتغير مع التردد والبيئة) إلى المعاوقة المثالية التي يتطلبها جهاز الإرسال (عادةً مقاومة نقية تبلغ 50 أوم). من خلال ضبط شبكة المحث الداخلي (L) والمكثف (C)، يتم تقليل نسبة الموجة الدائمة للنظام (SWR)، وتقليل انعكاس الإشارة بشكل كبير، وتحسين كفاءة نقل الطاقة.
نطاق تردد العمل الممتد: بالنسبة للهوائيات ذات الطول الكهربائي القصير أو التي تغطي نطاقات تردد متعددة (مثل الهوائيات المحمولة والسوطية المثبتة على المركبات)، تكون نقاط الرنين الطبيعية الخاصة بها محدودة. يمكن لموالفات الهوائي أن تجعلها تعمل بكفاءة عند هذه الترددات غير الرنانة، مما يؤدي إلى توسيع نطاق التردد المتاح بشكل كبير.
حماية المعدات: ستتسبب نسبة الموجة الدائمة العالية في انعكاس كمية كبيرة من الإشارة مرة أخرى إلى أنبوب مضخم الطاقة النهائي لجهاز الإرسال، مما يؤدي إلى خطر ارتفاع درجة الحرارة أو حتى الاحتراق. تعمل موالفات الهوائي على حماية معدات الإرسال باهظة الثمن بشكل فعال من خلال تحسين المطابقة.
المرونة والقدرة على التكيف: خاصة في العمليات المتنقلة أو الميدانية (مثل اتصالات الطوارئ والبحث العلمي)، من الصعب إعداد هوائي بحجم مثالي.موالفات الهوائيالسماح باستخدام أحجام غير قياسية أو هوائيات بسيطة مؤقتة (مثل الأسلاك الطويلة والأسلاك العشوائية) للتغلب على قيود الموقع.
التعويض عن التأثيرات البيئية: قد تؤدي حركة الأجسام القريبة من الهوائي (مثل المركبات والأشجار) وتغيرات الطقس (مثل الغطاء الجليدي والثلجي) وحتى تآكل الموصل إلى تغيير مقاومة الهوائي. يمكن ضبط موالف الهوائي ديناميكيًا أو يدويًا للتعويض عن هذه التغييرات.
الاتصال على الموجات القصيرة: هذا هو مجال التطبيق الأكثر كلاسيكية في Antenna Tuner. يعتمد البث على الموجات القصيرة واتصالات السفن العابرة للمحيطات واتصالات الطيران وراديو الهواة على الانعكاس الأيوني للإرسال لمسافات طويلة. تتيح موالفات الهوائي للهوائيات المدمجة نسبيًا المحمولة على متن السفن أو المركبات أو محطات القاعدة العمل بمرونة في نطاقات متعددة والتكيف مع التغيرات في الوقت الفعلي في الغلاف الأيوني.
أجهزة الراديو المتنقلة والمحمولة: الهوائيات المستخدمة في أجهزة الراديو المثبتة على المركبات، وأجهزة الراديو المحمولة على الظهر، والمحطات الميدانية، وما إلى ذلك، محدودة الحجم ويصعب تحقيق رنين متعدد النطاقات. تعد موالفات الهوائي المدمجة أو الخارجية حلولاً قياسية لحل مشاكل نطاقات التردد الضيقة والكفاءة المنخفضة، مما يضمن الاتصال السلس أثناء التنقل.
هواة الراديو: غالبًا ما يحتاج المتحمسون إلى تركيب هوائيات في مساحات محدودة أو تجربة أشكال مختلفة من الهوائيات (GP، V المقلوب، السلك الطويل، وما إلى ذلك). تعد موالفات الهوائي أدوات أساسية لتشغيل نطاقات متعددة، باستخدام هوائيات غير رنانة أو العمل على ترددات غير مصممة، مما يزيد بشكل كبير من مرونة الاتصال.
اتصالات الطوارئ والاتصالات العسكرية: يعد النشر السريع أمرًا أساسيًا في مواقع الكوارث أو في البيئات القتالية. تسمح موالفات الهوائي باستخدام أي موصلات متاحة (مثل الأسلاك والأعمدة المعدنية) أو حتى الهوائيات التالفة كمشعات مؤقتة لضمان إنشاء الاتصال.
اختبار الهوائي والبحث والتطوير: عندما يختبر المهندسون نماذج أو أنظمة الهوائي، يمكن لموالفات الهوائي التعويض بسرعة عن عدم تطابق المعاوقة، وتسهيل القياس المباشر لخصائص إشعاع الهوائي أو أداء النظام، وتسريع عملية البحث والتطوير.
ملاحظة هامة:موالف الهوائيفي حد ذاته لا يؤدي إلى تضخيم الإشارة أو تحسين كفاءة الإشعاع للهوائي نفسه. وتتمثل مساهمتها الأساسية في تقليل فقدان الطاقة على خط النقل و"دفع" أكبر قدر ممكن من طاقة المرسل إلى الهوائي. غالبًا ما يتم دمج موالفات الهوائي الحديثة مع أنظمة التحكم التلقائي (موالفات الهوائي التلقائية) لإكمال المطابقة بسرعة. انتبه إلى السلامة (التردد اللاسلكي عالي الجهد) أثناء التشغيل، ولا يتم الإرسال إلا بطاقة عالية بعد المطابقة الناجحة.
